prometheus架构简介

上一章讲了helm的使用，这一章主要用helm来部署prometheus来监控我们的k8s集群。

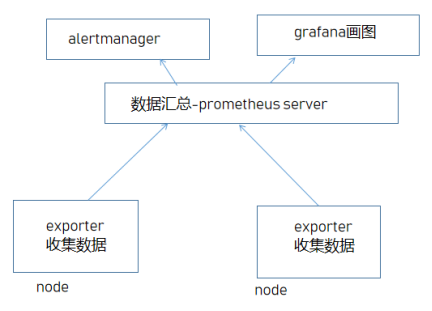

首先看一个简单的架构图来了解一下prometheus的结构：
file
exporter是用来收集数据的，要监测不同的东西，就需要有不同的exporter。比如要监测mysql，需要创建一个mysql的exporter，要监测pod则需要pod的exporter，要监测kube-proxy则需要一个kube-proxy的exporter等等。

prometheus server会从exporter获取并存储数据，然后通过grafana进行画图，这样可以以图形化的界面展示出当前环境的负载情况，比如看下图：
file

开始部署prometheus

因为前面创建了很多的pod，为了看的清晰一些，我们单独创建一个命名空间mon，并进入此命名空间。

[root@vms10 ~]# kubectl create ns mon
namespace/mon created
[root@vms10 ~]# kubens mon
Context "kubernetes-admin@kubernetes" modified.
Active namespace is "mon".
[root@vms10 ~]#

从ali仓库下载prometheus-operator

[root@vms10 ~]# helm pull ali/prometheus-operator
[root@vms10 ~]#
解压并进入
[root@vms10 ~]# cd prometheus-operator/
[root@vms10 prometheus-operator]#

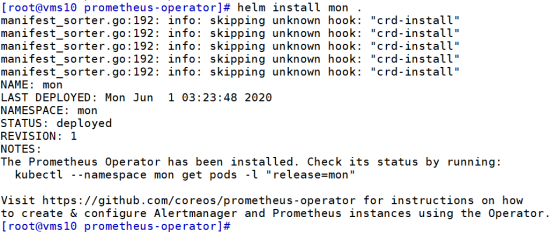

然后开始安装prometheus-operator

file

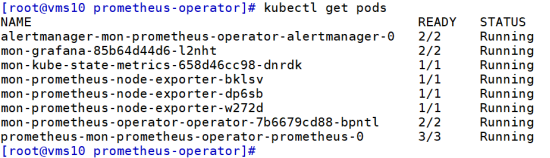

查看当前pod运行状况：
file
查看当前的svc：
file
把mon-grafana的服务类型改为NodePort，获得nodeport端口为31041（这个端口是随机生成的，每个人的不一样，请大家自己看自己的端口）。

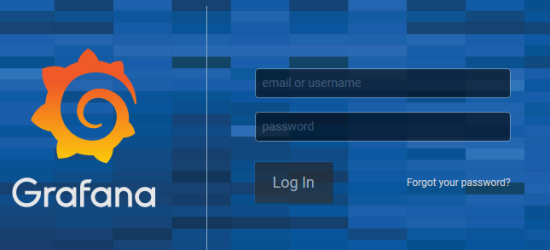

在浏览器里输入192.168.26.10:31041
file
这里用户名和密码分别是多少呢？我们来查一下。
查看当前命名空间里的secret：

[root@vms10 prometheus-operator]# kubectl get secrets  | grep grafana
mon-grafana                  Opaque             3   10m
mon-grafana-test-token-gpmcd  kubern.....-token      3  10m
mon-grafana-token-vg5ql        kubernete....-token   3  10m
[root@vms10 prometheus-operator]#

查看mon-grafana的具体信息：

[root@vms10 prometheus-operator]# cd
[root@vms10 ~]#
[root@vms10 ~]# kubectl get secrets mon-grafana -o yaml | head -5
apiVersion: v1
data:
  admin-password: cHJvbS1vcGVyYXRvcg==
  admin-user: YWRtaW4=
  ldap-toml: ""
[root@vms10 ~]#

这里黑体字admin-user是用户名，admin-password是密码，分别是用base64编码过的，现在需要解码：

[root@vms10 ~]# echo -n "YWRtaW4=" | base64 -d
admin[root@vms10 ~]#
[root@vms10 ~]# echo -n "cHJvbS1vcGVyYXRvcg==" | base64 -d
prom-operator[root@vms10 ~]#
[root@vms10 ~]#

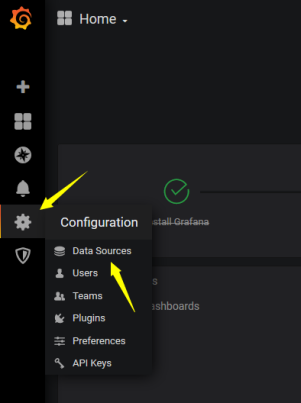

可以得到，用户名为admin，密码为prom-operator，然后登录，之后依次点击设置--Data Sources:
file
然后看到这里已经把prometheus添加到数据源了：
file

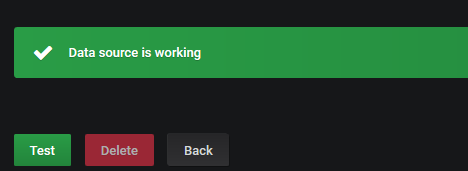

点击最下方的Test，会看到已经成功连接数据源：
file

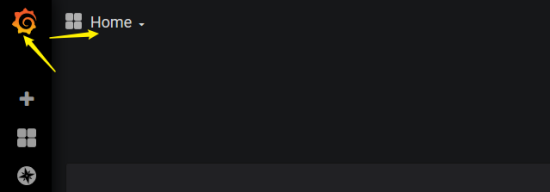

依次点击左上角的logo，然后点击home：
file
会出来很多监测项：
file

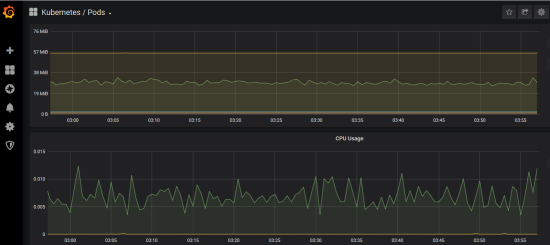

这里点击Pods，然后就能看到pod相关监控信息：
file
